電力計測ユニット

リアルタイムで消費エネルギーを「見える化」　無線電力計測器

■電力消費量を4チャンネルまでリアルタイム計測

■設備のピーク電力重複を避けることで月額基本料を抑制

■配線工事不要。既存設備への設置容易⇒導入コストを削減

■リアルタイムモニタリング可能、microSDカードへのログデータ保存

■大電流（500Aまで）測定対応

■ピーク電力、設備の稼働、電力消費量の多い箇所等の分析

---

主な仕様

種別	電力計測ユニット
形式	SUC-WM100	SUC-WM100H
規格	IEEE802.15.4準拠2.4GHz帯無線通信
チャンネル	16チャンネル（2.405～2.480GHz）
通信距離	約50m（使用環境により異なります）
無線通信速度	250kbps(MAX)
アンテナ	内蔵チップアンテナ／外部アンテナ（オプション）
無線識別用ID	24bit（出荷時書き込み済）
動作環境	0～50℃（結露なきこと）
測定範囲　電流	50／100／200A対応	500A専用
測定範囲　電圧	AC85～240V
測定範囲　温度	―
測定範囲　湿度	―
測定範囲　測定間隔	5秒～60分
インターフェース	microSDカードスロット×1(2GB)
電源	単3電池　2本／ACアダプタ（付属）
電池寿命	約1週間（電池動作時）
消費電力	無線通信時：約500mW
外形寸法（縦×横×奥行）	115×68×27mm
測定項目	電流、電圧、電力、積算電力量（電圧はオプション） 専用モニタリングソフトで換算：CO2排出量
測定相線式	単相2線、単相3線、三相3線
測定数	最大4系統（単相2線）最大2系統(単相3線、三相3線)
測定誤差	本体：±3%FS+1デジット　　CT：±1%FS

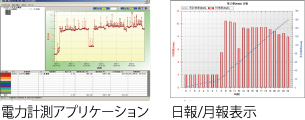

■専用モニタリングソフト

電力計測アプリケーション	測定項目、機能等
エントリー版(無償)	電力、積算電力値
総合版(有償)	電流、電圧、電力、積算電力値、日報／月報

■電圧コネクタ（オプション）

より精度良く測定したい場合、電圧を実測するために使用
※電圧を実測しない場合は、電力計測アプリケーションで選択した固定電圧値（100V/200V）で電力を算出

※電圧ケーブルの接続は有資格者による配線工事が必要になります
